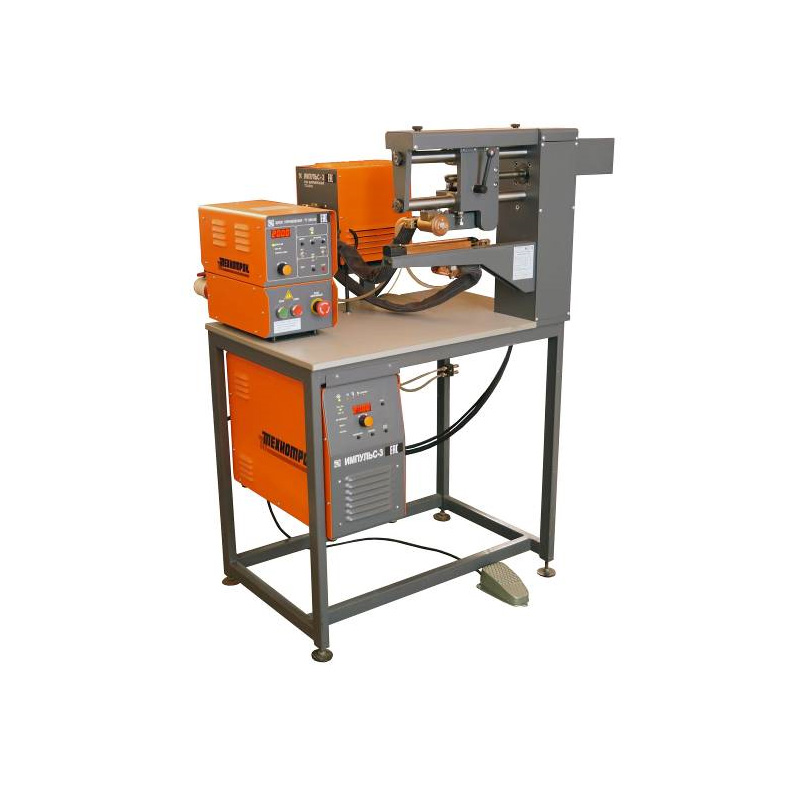

ТТ-69М - контактная продольная роликовая сварка

Основные данные Напряжение питания, В 380 Амплитуда сварочного тока (регулируемая), А 200 - 7500 Максимальная производительность, сварок/с 10 Максимальная толщина тонкой детали, мм 0,8 Длина сварочного шва, мм до 200 Диаметр сварочного ролика, мм 50±5 Скорость сварки, мм/сек до 30 Шаг сварки 0,2 - 30 Усилие прижатия ролика, Н 30 - 300 Вид охлаждения жидкостное Габаритные размеры, мм 1050х740х1280 Масса, кг 130

Установка контактной продольной роликовой сварки ТТ-69М предназначена для сварки продольных швов длиной до 200 мм. Сварка производится «внахлест». Возможна сварка продольных швов цилиндрических деталей.

Установка комплектуется оснасткой для сварки конкретных деталей.

Установка может быть использована для выполнения продольных швов на изделиях из различных сплавов. Толщина одной из свариваемых деталей должна быть до 0,8 мм.

Свариваемое изделие устанавливается в специальную оснастку(оправку) или непосредственно на продольную подложку установки.

При помощи специального рычага сварочный ролик опускается, прижимая детали с усилием, заданным преднатяжением пружины. После нажатия кнопки «Пуск» производится цикл сварки с заданными параметрами сварочных импульсов, скоростью и шагом сварки.
