ТТ-53М - контактная сварка кольцевых швов

Основные данные Напряжение питания, В 380 Амплитуда сварочного тока (регулируемая), А 200 - 7500 Максимальная производительность, сварок/с 10 Максимальная толщина тонкой детали, мм 0,8 Диаметр сварки, мм 8 - 160 Диаметр сварочного ролика, мм 35 - 60 Скорость сварки, мм/сек до 10 Шаг сварки 0,3 - 30 Усилие прижатия ролика, Н 30 - 200 Вид охлаждения жидкостное Габаритные размеры, мм 880х725х1200 Масса, кг 140

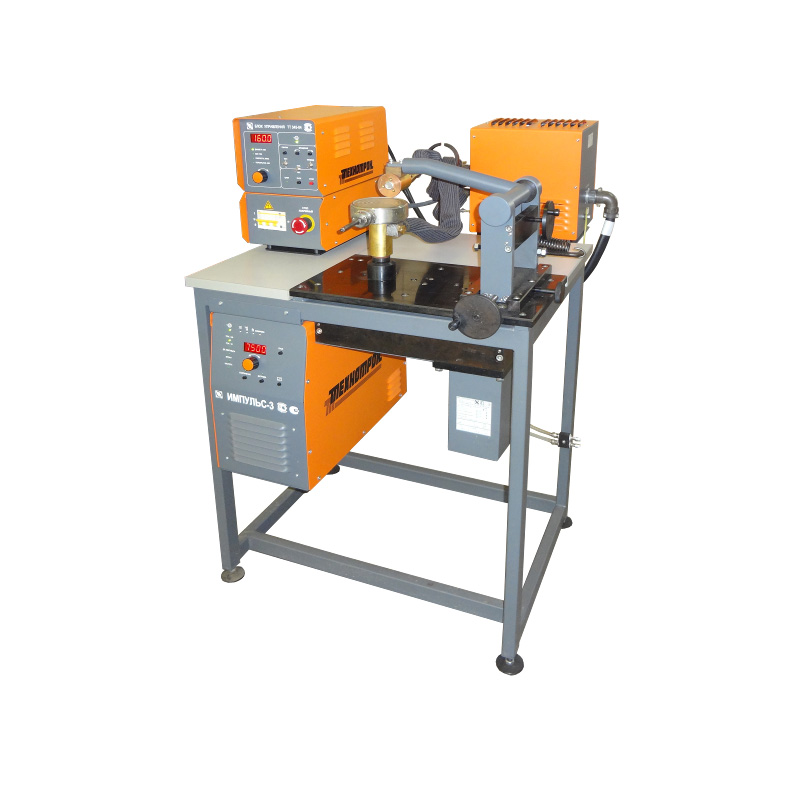

Установка контактной сварки кольцевых швов ТТ-53М предназначена для сварки мембран между собой, их приварки к корпусным деталям, а также приварки других тонко-стенных деталей к корпусным деталям.

Установка комплектуется оснасткой для сварки конкретных деталей.

Установка может быть использована для выполнения кольцевых швов на изделиях из различных сплавов. Толщина одной из свариваемых деталей, в зависимости от материала, при этом должна быть до 0,8 мм.

Свариваемое изделие устанавливается в специальную оснастку (оправку) расположенную на оси шпинделя вращения. При помощи специальной рукоятки сварочный ролик опускается, прижимая детали с усилием, заданным преднатяжением пружины. После нажатия кнопки «Пуск» производится цикл сварки с заданными параметрами сварочных импульсов, скоростью и шагом сварки.

Выполняется полный оборот с заданным перекрытием.
