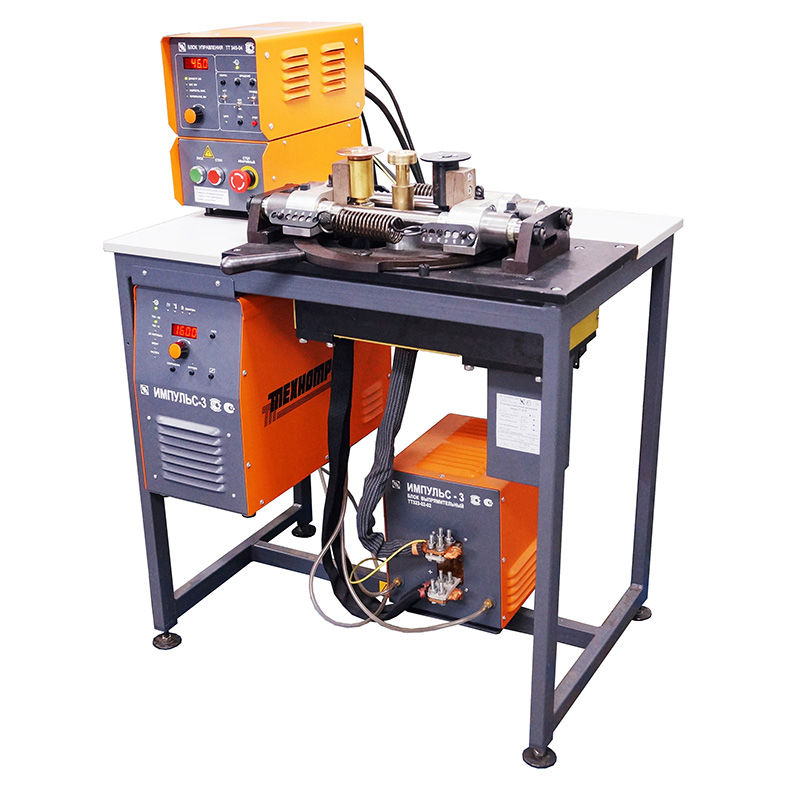

ТТ-84М - шовная сварка сильфонов

Основные данные Напряжение питания, В 380 Амплитуда сварочного тока (регулируемая), А 200 - 7500 Максимальная производительность, сварок/с 10 Максимальная толщина тонкой детали, мм 0,8 Диаметр сварки, мм 8 - 120 Диаметр сварочного ролика, мм 50, 75, 100 Скорость сварки, мм/сек до 10 Шаг сварки 0,3 - 30 Усилие прижатия ролика, Н 50 - 500 Вид охлаждения жидкостное Габаритные размеры, мм 820х690х1100 Масса, кг 150

Установка шовной сварки сильфонов ТТ-84М предназначена для сварки тонкостенных цилиндрических деталей. Толщина тонкой детали при этом не должна превышать 0,5...0,8 мм.

Установка комплектуется оснасткой для сварки конкретных деталей.

Находит широкое применение для сварки цилиндрических деталей к цилиндрическим корпусным (для выполнения сварки тонкостенная деталь должна быть предварительно напрессована на корпусную, желательно с натягом), сильфонов с арматурой.
Установка может быть использована также для выполнения круговых швов на других изделиях.

Свариваемое изделие устанавливается в специальную оснастку (оправку) расположенную на оси шпинделя вращения. Специальным рычагом сварочный ролик и прижимной ролик подводятся к детали, сжимая ее с усилием, заданным преднатяжением пружин. После нажатия кнопки «Пуск» производится цикл сварки с заданными параметрами сварочных импульсов, скоростью и шагом сварки.
Выполняется полный оборот с заданным перекрытием.
