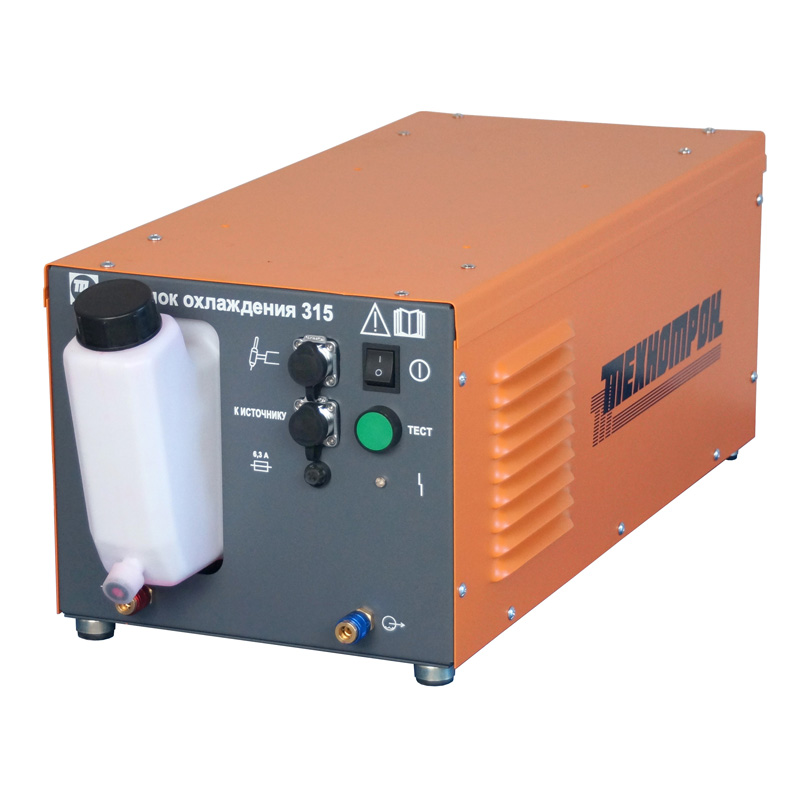

Блок охлаждения

Основные данные

Напряжение питающей сети, В	380
Частота тока питающей сети, Гц	50
Мощность двигателя, Вт	300
Производительность, л/мин	9
Максимальное давление насоса, МПа (бар), не более	0,33 (3,3)
Температура охлаждающей жидкости, °С, не более	60
Объем бака, л	5
Насос, вид	центробежный

Блок предназначен для подачи охлаждающей жидкости (воды или водяных/гликольных смесей) по замкнутому контуру к горелкам для электрической сварки в целях предотвращения перегревания.

1 - блок охлаждения 315;
2 - источник питания;
3 - горелка сварочная;
4 - кабель соединительный.

Схема соединения блока с источником питания и горелкой сварочной
