Основные данные
| Напряжение питающей сети, В |
230 |
| Минимальный внутренний диаметр обрабатываемых труб, мм |
32 |
| Максимальный внутренний диаметр обрабатываемых труб, мм |
128 |
| Максимальный наружный диаметр обрабатываемых труб, мм |
133 |
| Мощность электропривода (потребляемая), кВт |
1.8 |
| Количество резцов в резцедержателе |
4 |
| Форма разделки кромки |
I-обр, V-обр, J(U)-обр, внутренняя фаска |
| Масса устройства, кг |
29 |
| Температура эксплуатации, °С |
±40 |
|
ВЕКТОР 133 - универсальное устройство для обработки торцов труб под сварку. Позволяет выполнять подрезку, снятие внутренней и наружной фаски, а также комбинированную разделку на трубах с внутренним диаметром от 32 до 128 мм и наружным диаметром до 133 мм. Подходит для использования в цеховых и монтажных условиях.
МОЩНЫЙ
- Крутящий момент - до 145 Н·м
- Мощность двигателя - 1,9 кВт
- Частота вращения - от 17,5 до 75 об/мин
- Быстрая установка и обработка за один проход
ШИРОКИЕ ВОЗМОЖНОСТИ ОБРАБОТКИ
- Самоустанавливающееся крепление с системой сухарей
- Наружная и внутренняя фаска
- Комбинированная разделка под сварку (1–4 резца одновременно)
- Подрезка торцов труб и отводов
- Прочная конструкция и кейс для транспортировки
- Диапазон температур: от –40 до +40°C
- Обработка отводов Ø57–133 мм (с комплектом ТТ841-00)
ПРОСТОТА И УДОБСТВО ИСПОЛЬЗОВАНИЯ
- Интуитивно понятная установка и управление
- Быстрая замена резцов и настройка под нужный диаметр трубы
- Регулировка частоты вращения

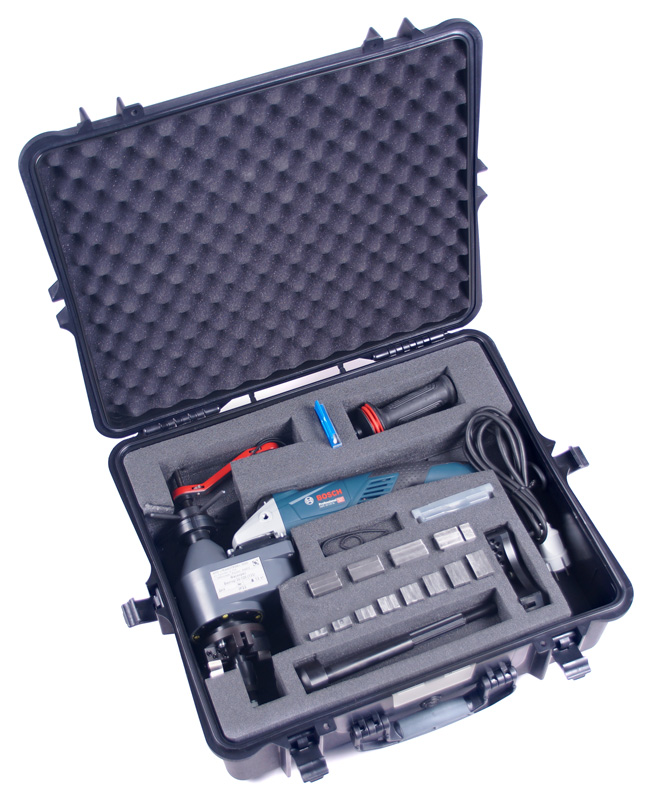

- Надёжная упаковка — кейс с ячейками под каждый элемент
- Чистая и безопасная работа — фаска за один проход без перегрева металла
|

 |
ПОРЯДОК ИСПОЛЬЗОВАНИЯ
- Установить резцы в резцедержатель согласно требуемому виду фаски.
- Выбрать сухари по внутреннему диаметру трубы и установить их в фиксатор.
- Закрепить фаскорез внутри трубы, разжав сухари.
- Включить электропитание и настроить частоту вращения.
- Плавно подавать резцы на торец трубы вращением подающего механизма.
- Выполнить обработку.
- Ослабить фиксатор и извлечь фаскорез из трубы.
|
 |
ОБРАБОТКА ОТВОДОВ
Для обработки отводов применяется дополнительный комплект ТТ841-00, который устанавливается на фаскорез ВЕКТОР. Комплект позволяет выполнять подрезку торца, снятие внутренней и наружной фаски на отводах из стали и цветных сплавов с наружным диаметром от 57 до 133 мм.
Возможна обработка отводов толщиной до 10 мм (до Ø108 мм включительно) и до 6 мм (до Ø133 мм включительно). |
 |
